Split Charge Kit mit 6m Kabel & Leuchtender Anzeige
Technische Highlights
Produktbilder – Professionelles Split Charge Kit
Produktbeschreibung
Das Doppelbatterie Trennrelais 12V 140A Split Charge Kit ist die professionelle Lösung für die gleichzeitige Ladung von zwei Batterien in Ihrem Fahrzeug. Mit diesem intelligenten System bleibt Ihre Starterbatterie immer voll geladen, während gleichzeitig eine Zweitbatterie für Ihre Bordelektronik versorgt wird.
Das spannungsempfindliche Relais (VSR) schaltet automatisch bei 13,3 V ein und bei 12,8 V ab. Dadurch werden beide Batterien während der Fahrt geladen, aber beim Abstellen des Motors automatisch voneinander getrennt. So kann Ihre Zweitbatterie (z.B. für Kühlschrank, Licht, Radio) die Starterbatterie nicht entleeren – Ihr Fahrzeug bleibt immer startbereit!
Die leuchtende LED-Anzeige informiert Sie jederzeit über den Betriebszustand des Systems. Die Anzeige zeigt deutlich, ob das Relais gerade lädt oder im Standby-Modus ist – für maximale Kontrolle und Sicherheit.

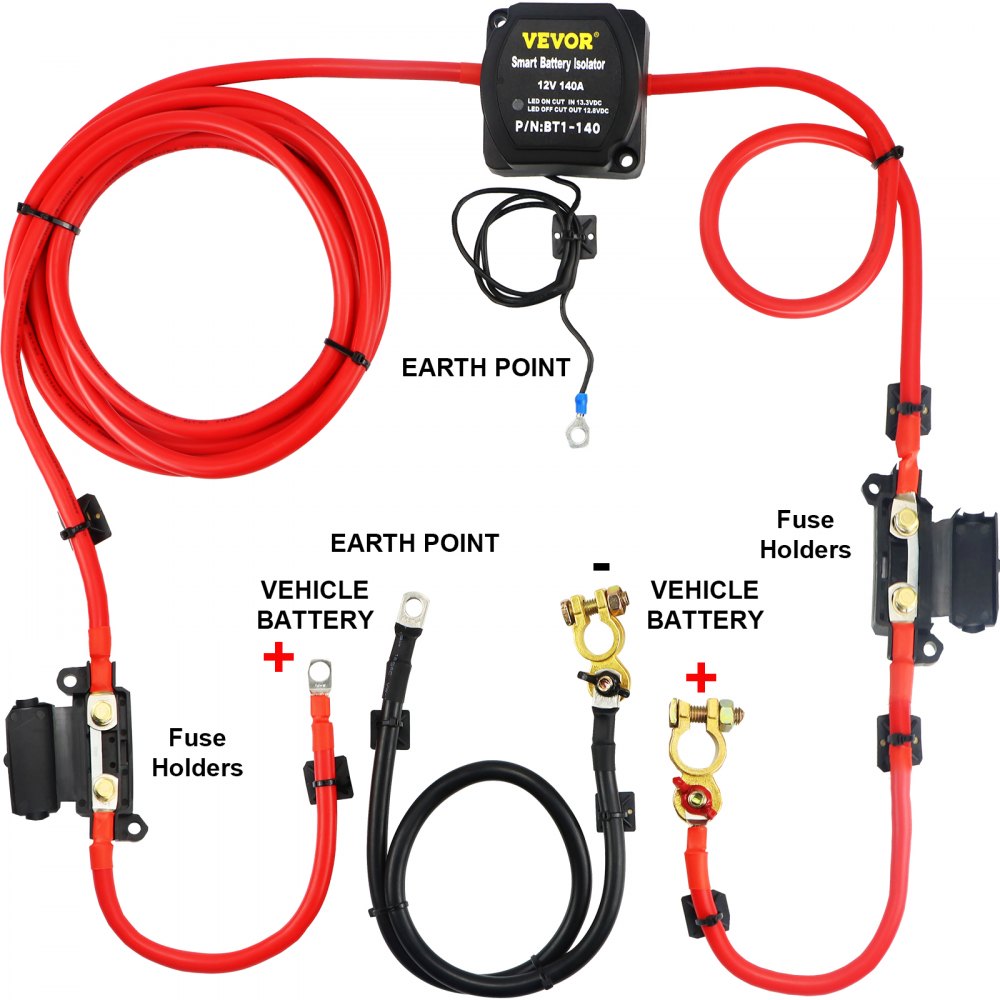

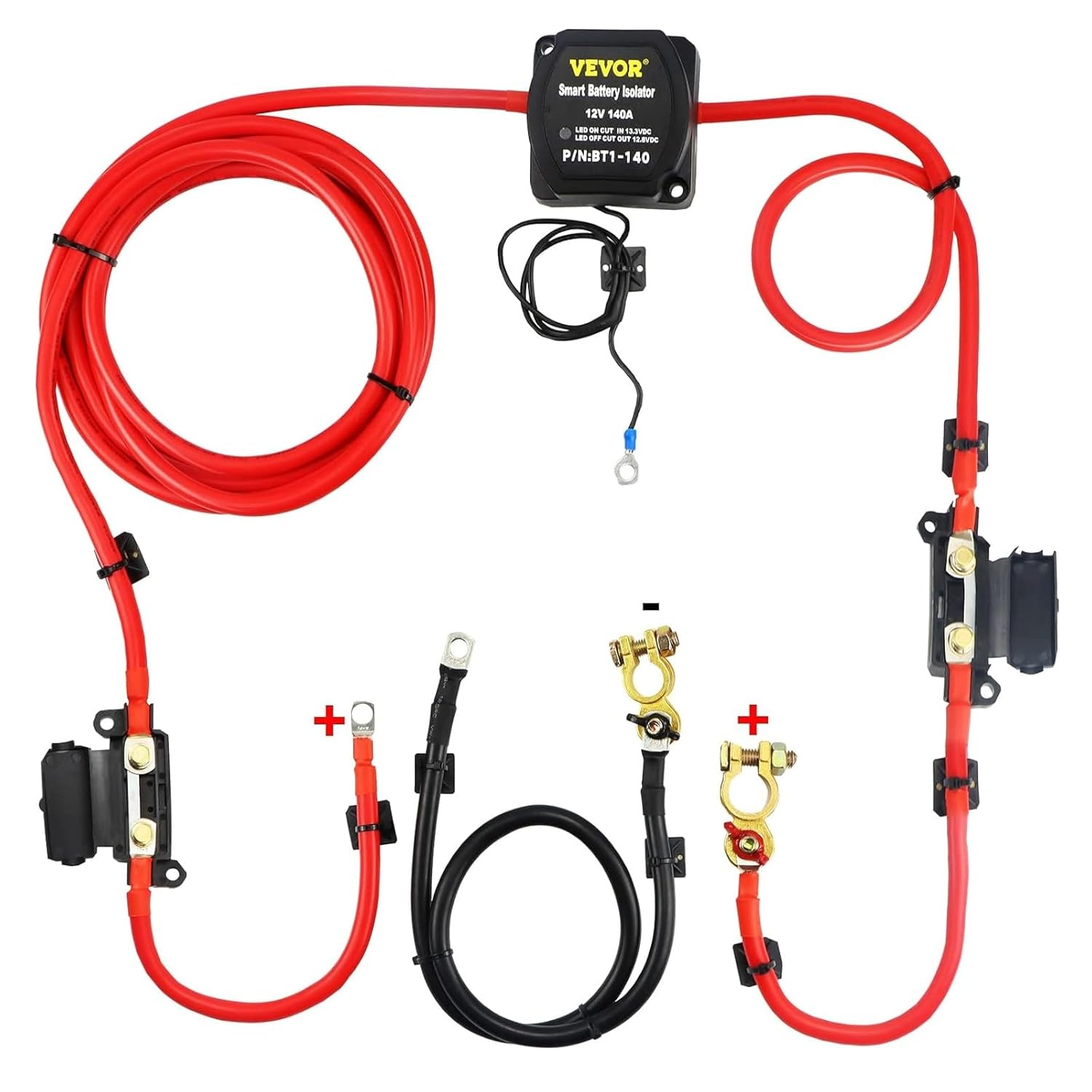

Das Komplettset enthält 6 Meter hochwertiges rotes Batteriekabel (110A) mit flammhemmendem Kupferkern sowie 1 Meter schwarzes Massekabel. Zusätzlich erhalten Sie alle benötigten Komponenten: Marine-Batterieklemmen, Sicherungshalter, Ringkabelschuhe, Kabelbinder, Schrumpfschläuche und eine detaillierte Montageanleitung.

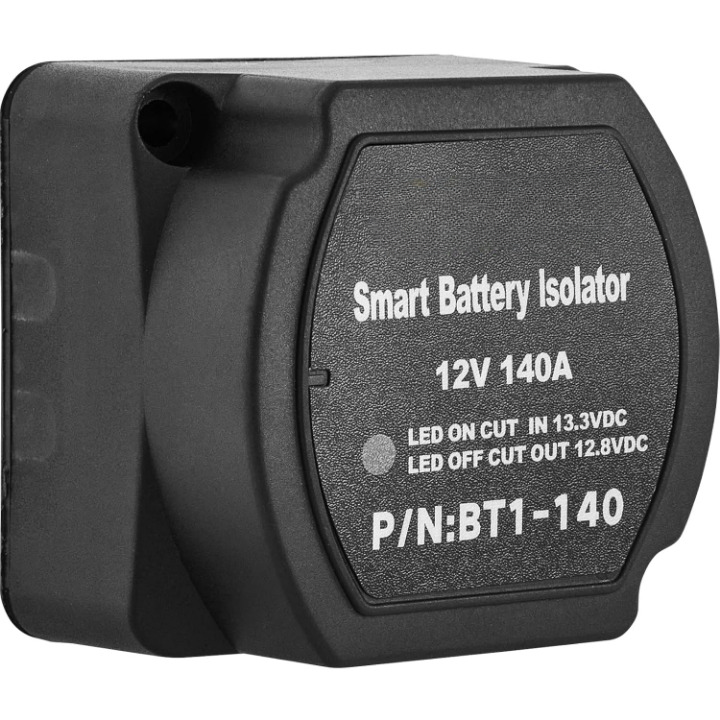

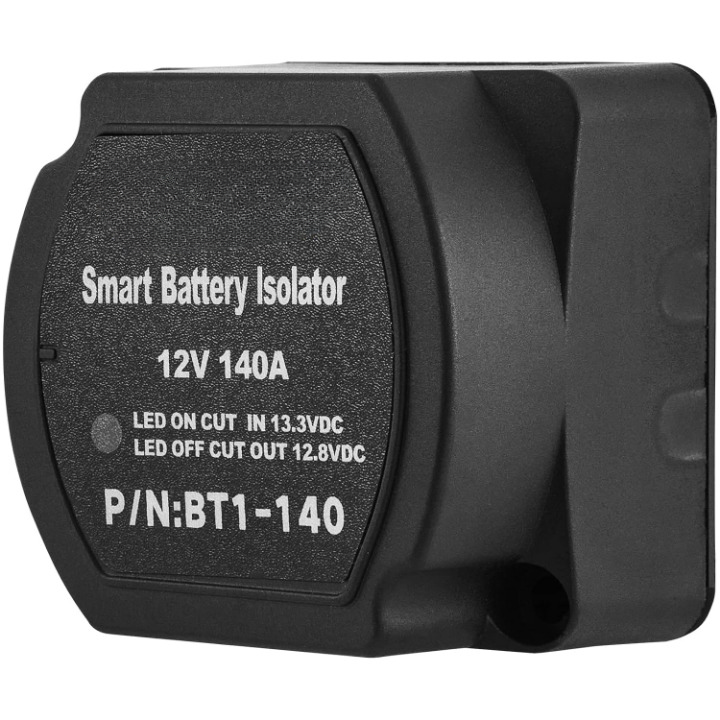

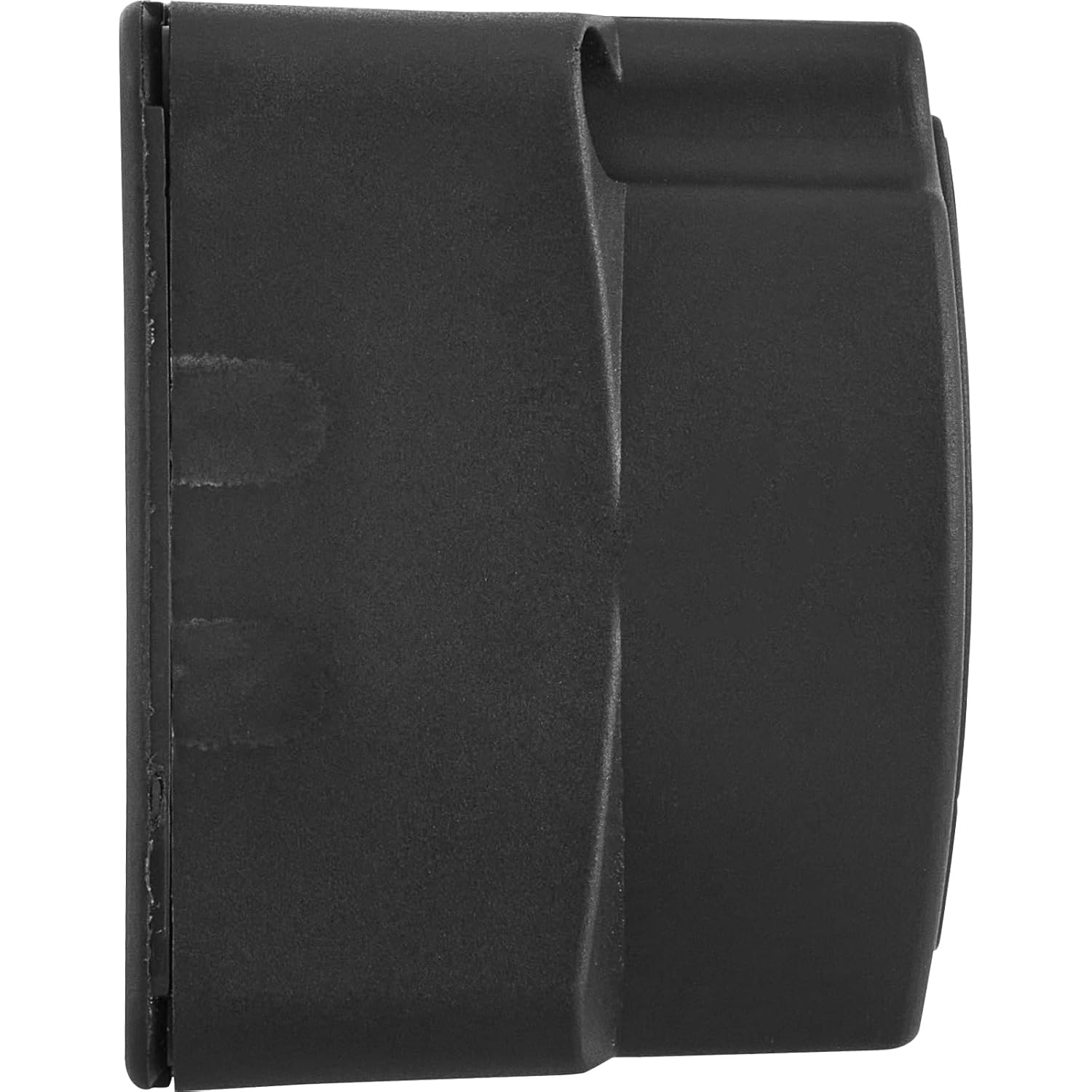

Das robuste IP65 wasserdichte Gehäuse schützt das Relais zuverlässig vor Staub, Spritzwasser und extremen Wetterbedingungen. Die silikon versiegelte Innenschicht bietet zusätzlichen Schutz vor Vibrationen und Stößen. Der Betriebstemperaturbereich von -30°C bis +105°C garantiert zuverlässige Funktion unter allen Bedingungen.

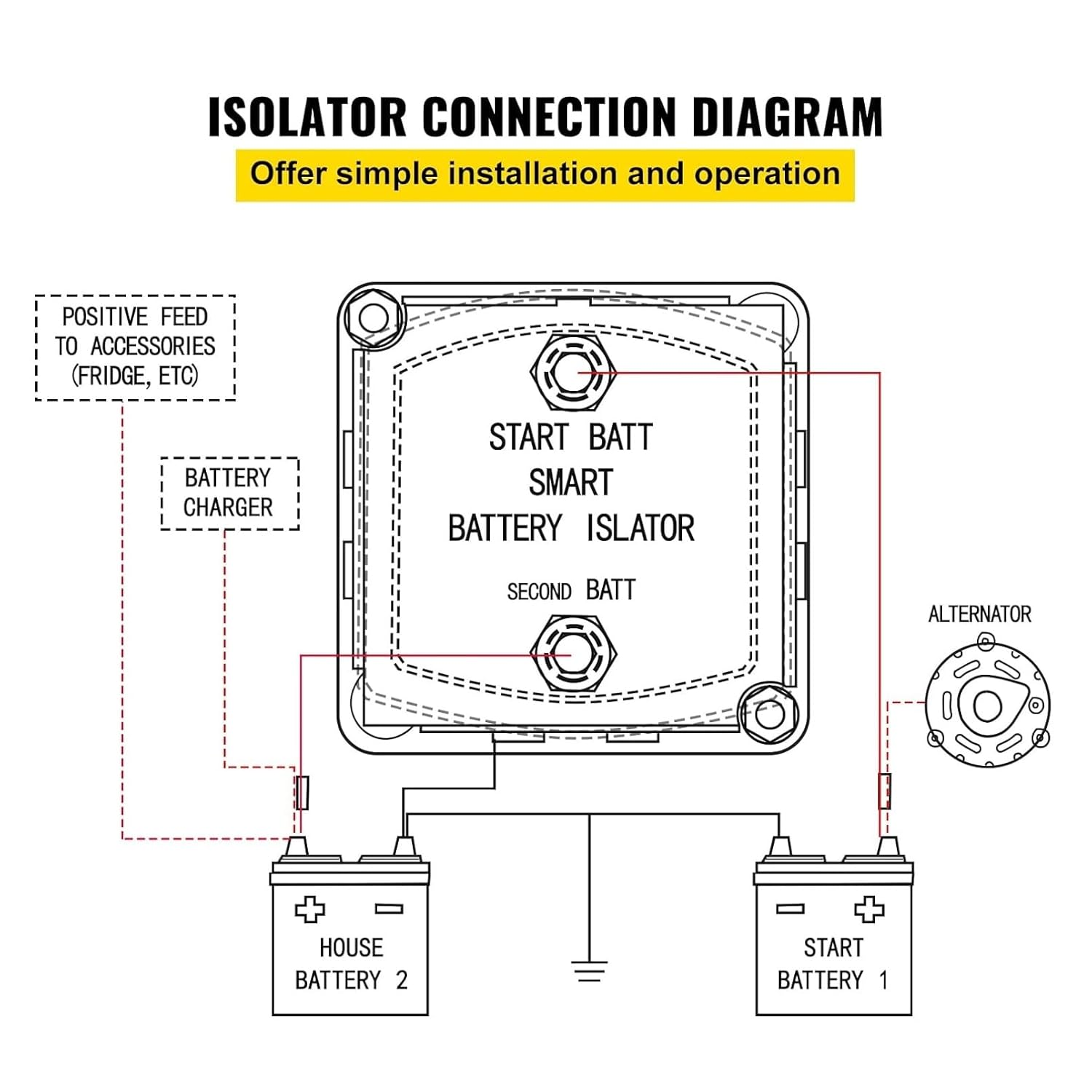

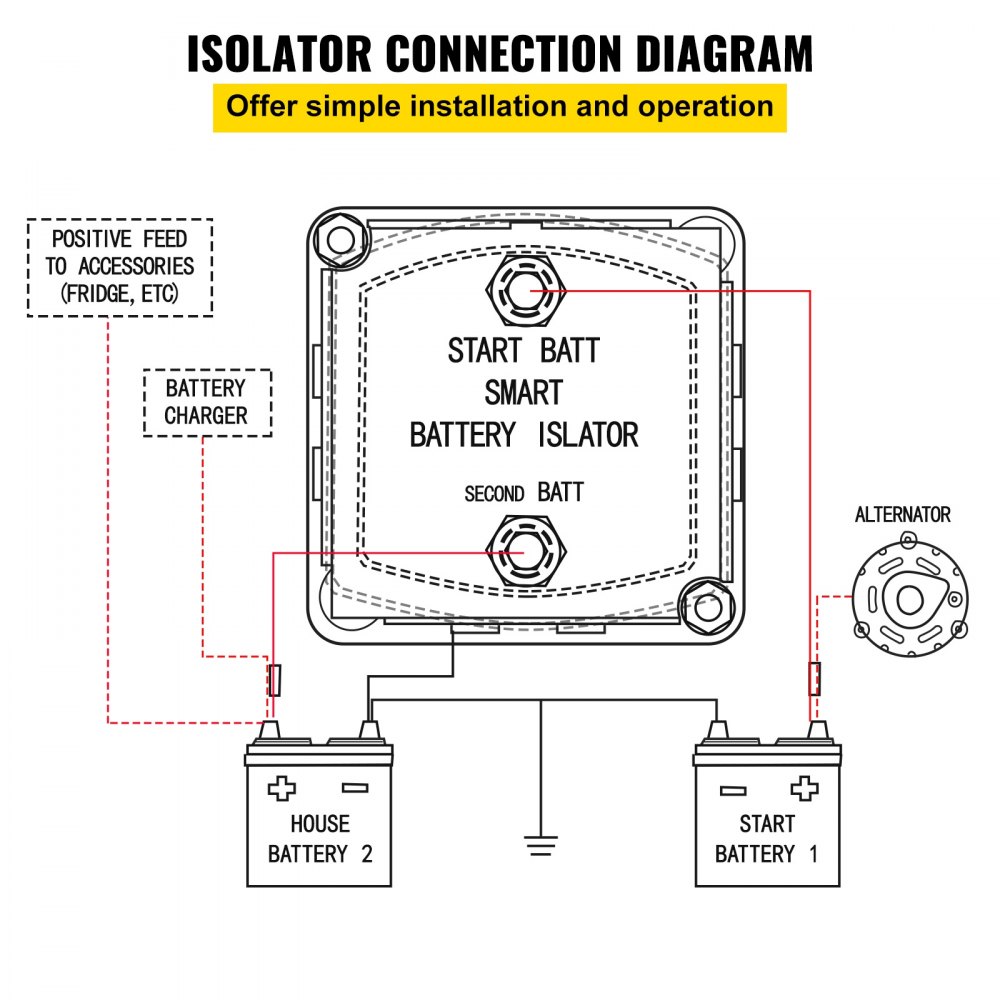

Die Installation ist einfach: Mit dem mitgelieferten 3-Draht-Anschluss können Sie das System schnell an Ihre Batterien anschließen. Es ist keine aufwändige Verkabelung zur Lichtmaschine oder Zündung notwendig. Selbst Laien können die Montage problemlos durchführen!

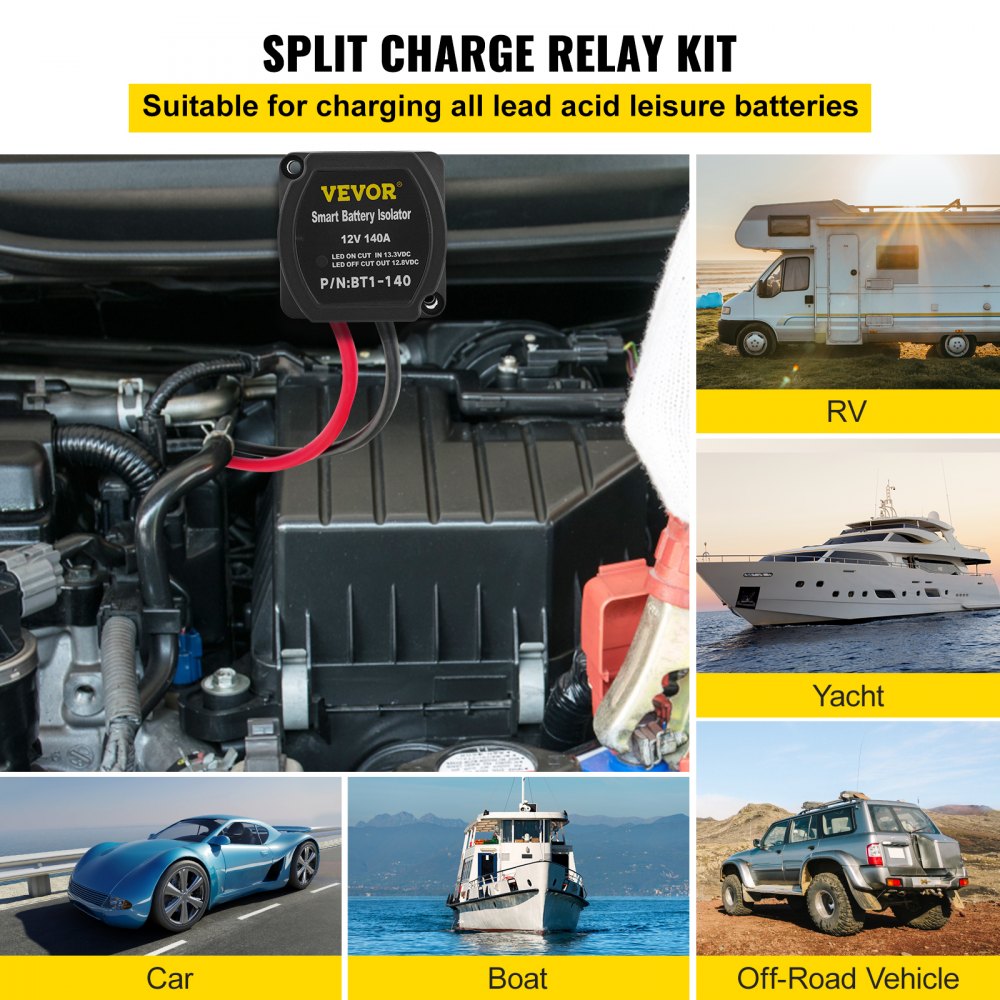

Perfekt für Wohnmobile, Wohnwagen, LKW, Boote, Yachten, Geländewagen, Camping-Fahrzeuge und alle Anwendungen mit Zweitbatterie-Systemen. Sorgen Sie für zuverlässige Stromversorgung unterwegs!
🔌 Wie funktioniert das System?
Das Prinzip: Das spannungsempfindliche Relais (VSR) überwacht kontinuierlich die Spannung Ihrer Starterbatterie. Sobald die Lichtmaschine läuft und die Batterie geladen wird, steigt die Spannung auf über 13,3V.
Automatische Einschaltung: Bei 13,3V schaltet das Relais automatisch durch und verbindet beide Batterien. Jetzt werden Starterbatterie UND Zweitbatterie gleichzeitig geladen – ganz automatisch!
Intelligente Trennung: Wenn Sie den Motor abstellen, sinkt die Spannung unter 12,8V. Das Relais trennt dann beide Batterien automatisch voneinander. Ihre Zweitbatterie kann jetzt Ihre Bordelektronik versorgen, ohne die Starterbatterie zu belasten.
Schutz der Starterbatterie: Die Hauptbatterie bleibt immer voll geladen und geschützt. Sie können Ihr Fahrzeug problemlos starten, auch wenn Sie die Zweitbatterie komplett entladen haben!
Leuchtende Anzeige: Die LED-Anzeige zeigt Ihnen auf einen Blick, ob gerade geladen wird (beide Batterien verbunden) oder ob das System im Standby ist (Batterien getrennt).
Verzögerungszeit: Das System verfügt über eine 5-Sekunden-Einschaltverzögerung und 5-10 Sekunden Abschaltverzögerung, um Spannungsschwankungen auszugleichen und unnötiges Schalten zu vermeiden.

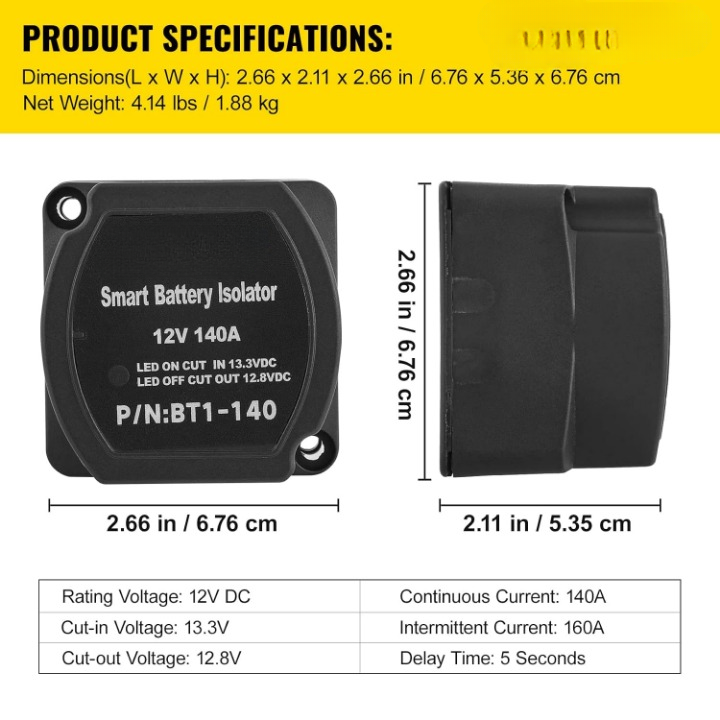

Technische Daten
| Modell | JDQTJ-6M mit leuchtender LED-Anzeige |
| Nennspannung | 12 V DC |
| Kontinuierlicher Strom | 140 A |
| Intermittierender Strom (kurzzeitig) | 160 A |
| Einschaltspannung | 13,3 V (automatisch) |
| Abschaltspannung | 12,8 V (automatisch) |
| Schutzart | IP65 – Wasserdicht & Staubdicht |
| Gehäusematerial | Hochfester Nylon-Kunststoff, stoßfest |
| Innenschicht | Silikon versiegelt, vibrationsdämpfend |
| Stromaufnahme beim Laden | 280 mA |
| Stromaufnahme im Standby | 8 mA (extrem niedrig) |
| Anschlussbolzen | M6 Edelstahl (rostfrei) |
| Einschaltverzögerung | 5 Sekunden |
| Ausschaltverzögerung | 5 – 10 Sekunden |
| Betriebstemperatur | -30°C bis +105°C (-22°F bis 221°F) |
| Abmessungen Relais (L x B x H) | 6,76 x 5,36 x 6,76 cm (2,66 x 2,11 x 2,66 Zoll) |
| Gewicht (komplett) | 1,88 kg (4,14 lbs) |

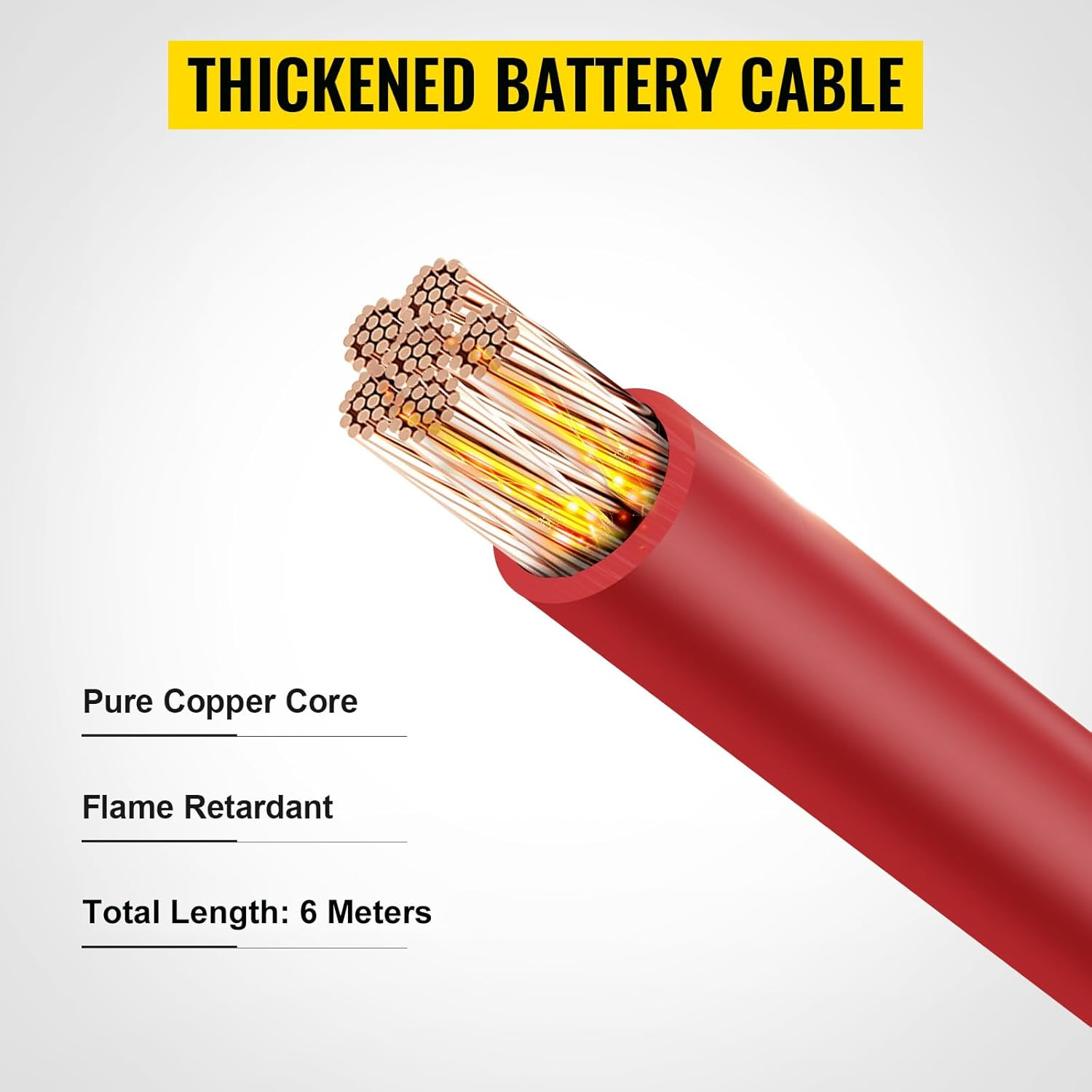

| Rotes Batteriekabel | 6 Meter, 110 A Belastbarkeit, Kupferkern, flammhemmend |
| Schwarzes Massekabel | 1 Meter, 110 A Belastbarkeit |
| Anzeige | Leuchtende LED-Anzeige (Statusanzeige) |
| Installation | Einfacher 3-Draht-Anschluss |
Ihre Vorteile mit dem Split Charge Kit
Immer Startbereit
Die Starterbatterie bleibt immer voll geladen und geschützt. Selbst wenn die Zweitbatterie komplett leer ist, können Sie Ihr Fahrzeug problemlos starten. Nie wieder liegenbleiben!
Automatische Funktion
Vollautomatisches System ohne manuelle Eingriffe. Das VSR-Relais schaltet bei 13,3V ein und bei 12,8V ab – komplett selbstständig. Einfach einbauen und vergessen!
Komplettset – Sofort Einsatzbereit
Alle benötigten Teile im Lieferumfang: 6m Kabel, Batterieklemmen, Sicherungshalter, Kabelschuhe, Kabelbinder, Schrumpfschläuche. Kein Nachkaufen nötig – alles dabei!

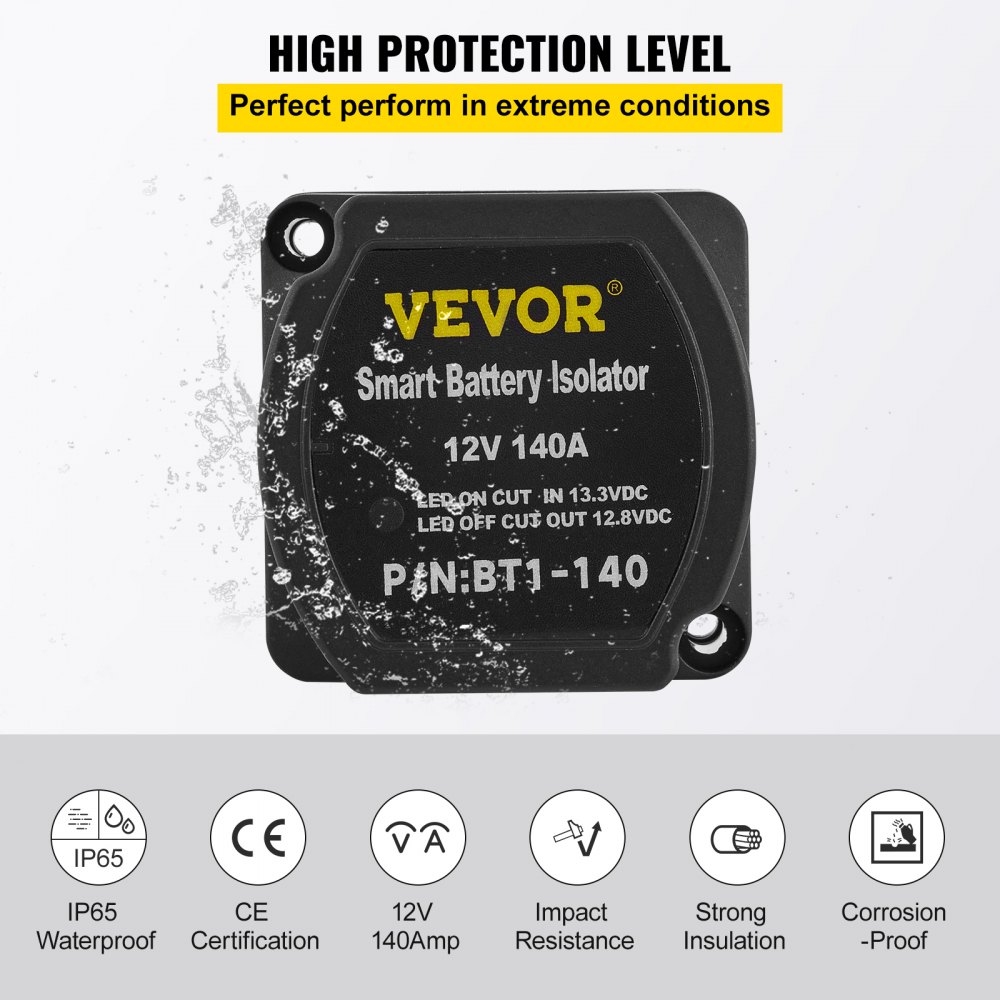

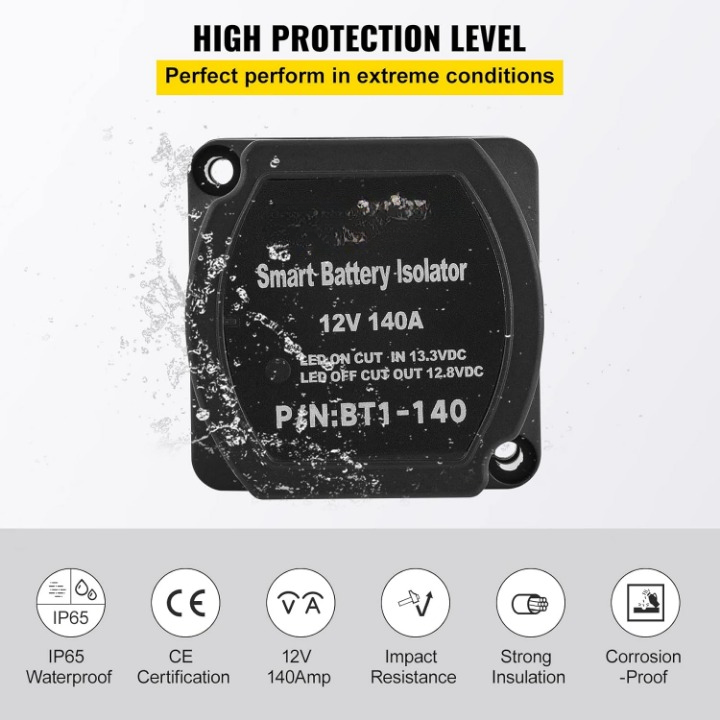

IP65 Wasserdicht
Zuverlässiger Schutz vor Staub, Spritzwasser und extremem Wetter. Perfekt für den Einsatz im Motorraum, auf Booten oder in Offroad-Fahrzeugen. Hält jedem Wetter stand!
Leuchtende Anzeige
LED-Anzeige informiert über den Betriebszustand. Sie sehen sofort, ob gerade geladen wird oder das System im Standby ist. Maximale Kontrolle auf einen Blick!
Einfache Installation
Nur 3 Kabel anschließen – fertig! Keine aufwändige Verkabelung zur Lichtmaschine nötig. Mit der detaillierten Anleitung auch für Laien problemlos machbar. In 30 Minuten installiert!

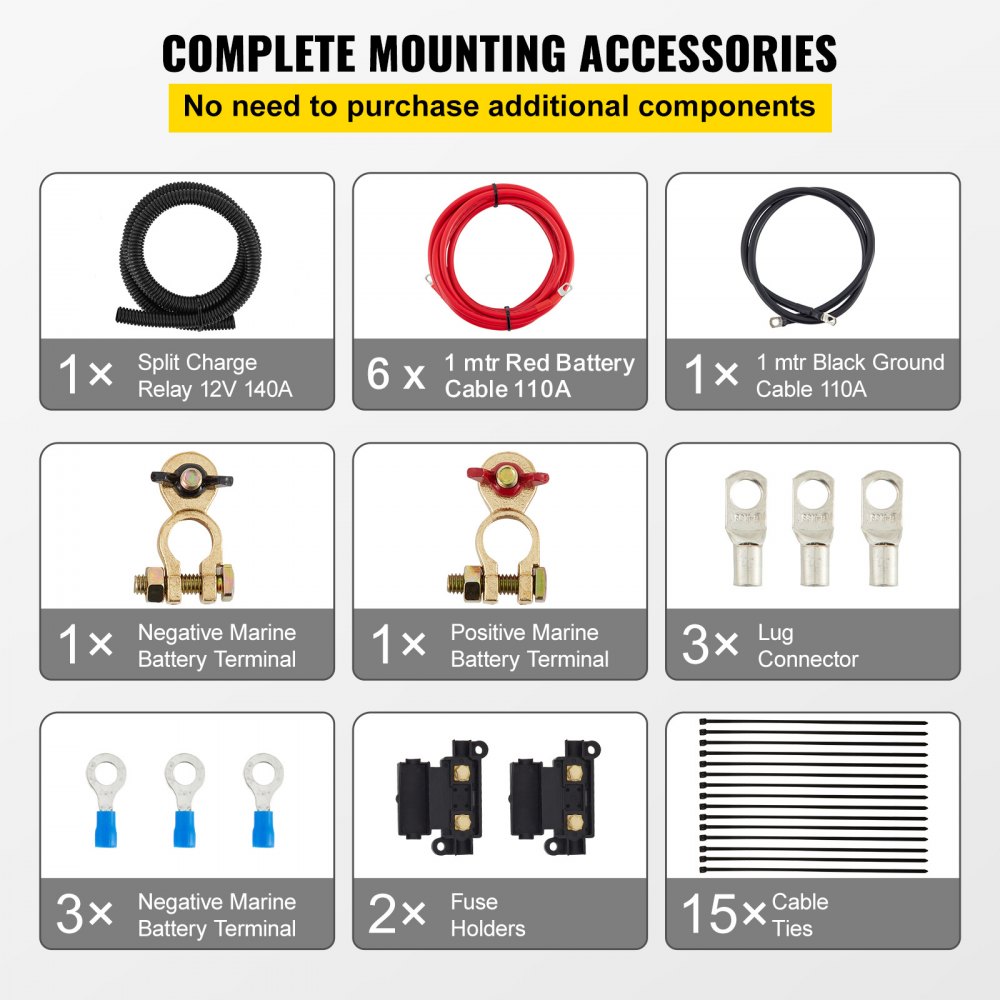

Lieferumfang – Komplettset
Einsatzbereiche – Universell einsetzbar
Wohnmobile
Perfekt für Bordbatterie, Kühlschrank, Beleuchtung
LKW & Transporter
Standheizung, Zusatzgeräte, Werkzeugversorgung
Boote & Yachten
Bordversorgung, Navigation, Beleuchtung
Wohnwagen
Camping-Ausrüstung, Licht, Kühlbox
Geländewagen
Winch, Zusatzscheinwerfer, Kühlbox
ATV & UTV
Beleuchtung, Soundsystem, Zubehör
Landmaschinen
Zusatzelektrik, Beleuchtung, Geräte
Werkstattfahrzeuge
Mobile Werkzeugversorgung, Equipment
